Urban Concept car - Karosseridesign

Oppdragsgiver: DNV GL Fuel Fighter (studentverv)

Rolle: Industriell designer og Designleder

År: 2018-2019

Som leder for designteamet for DNV GL Fuel Fighter 18/19 var målet å designe og bidra til produksjonen av en urban konseptbil for Shell Eco Marathon.

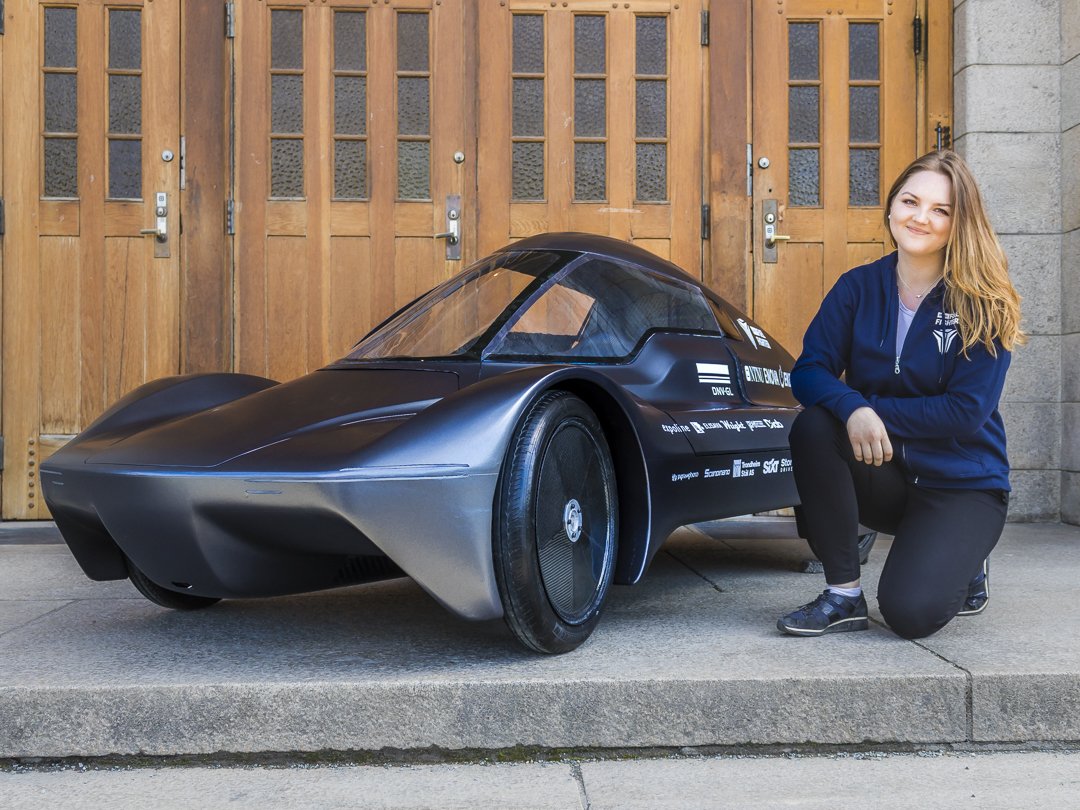

Bilen vant Urban Concept Design Award under Shell Eco Marathon 2019 i Europa.

Dette var et tverrfaglig prosjekt med 40 studenter fra ulike fagområder, noe som ga verdifull erfaring i å kommunisere design på tvers av fagfelt

Min rolle

Som designleder var jeg ansvarlig for:

  • Ledelse og veiledning av designteamet.

  • Overordnet design av karosseri, sete, dashbord, lys og foliering.

  • Samarbeid med Eirik Furuholmen om designet av karosseriet.

Programmer/teknikker benytter

  • Blod, svette og tårer

  • Verksted og alt det innebærer

  • Prototyping i papp, leire, 3d-prints og digitalt

  • Render: Keyshot

  • 3D-modellering: Fusion360

  • Illustrasjoner: Penn&papir, Adobe photoshop, Adobe illustrator, power point


Fra idé til konseptbil – utviklingsprosessen

  • Utforskning av designkonsepter

    Leiremodeller laget for å teste og sammenligne ulike designkonsepter.

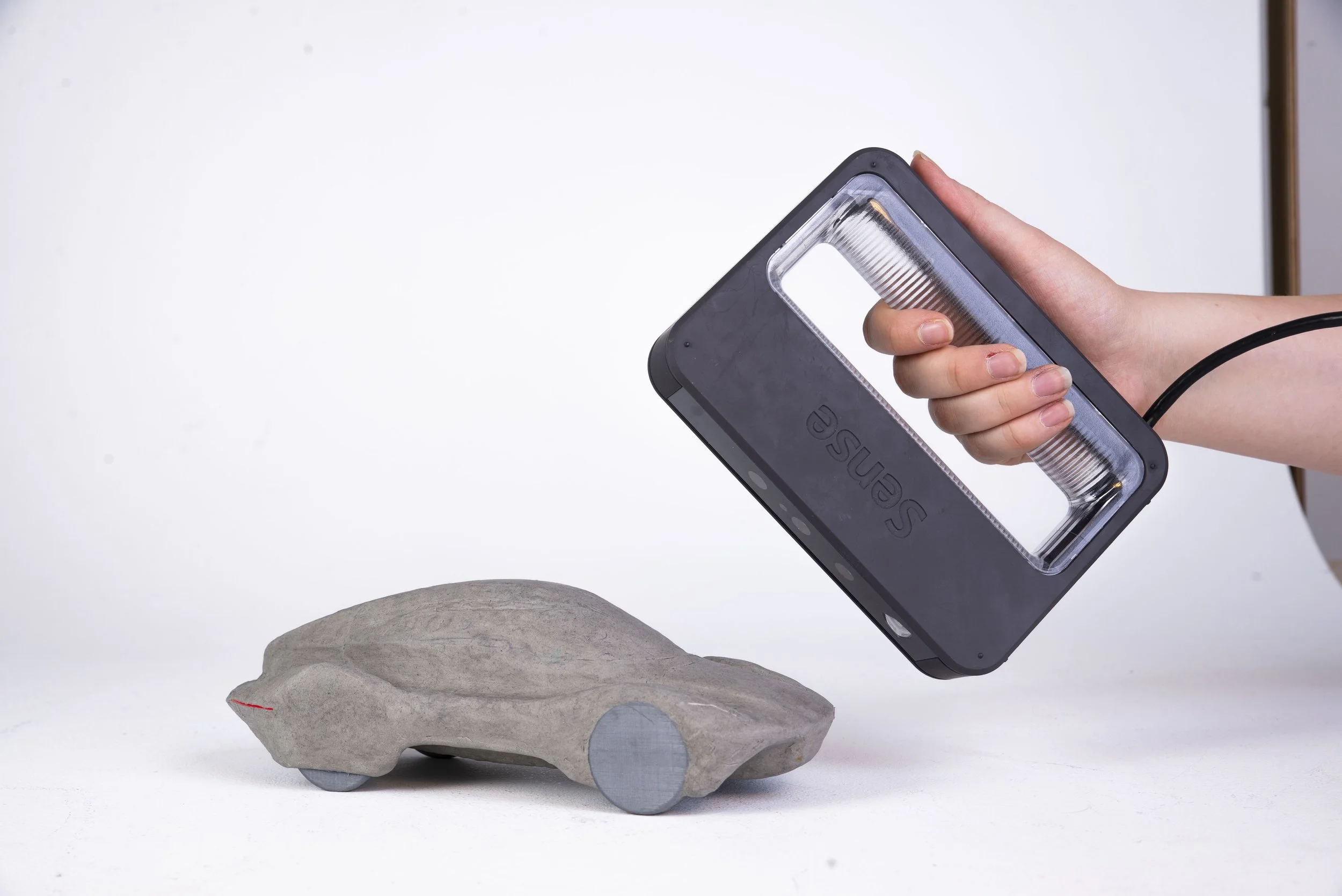

  • 3D-skanning av leiremodell

    En mer detaljert leiremodell ble 3D-skannet for videre bearbeiding i programvare for aerodynamikk og som grunnlag for hovedfilen.

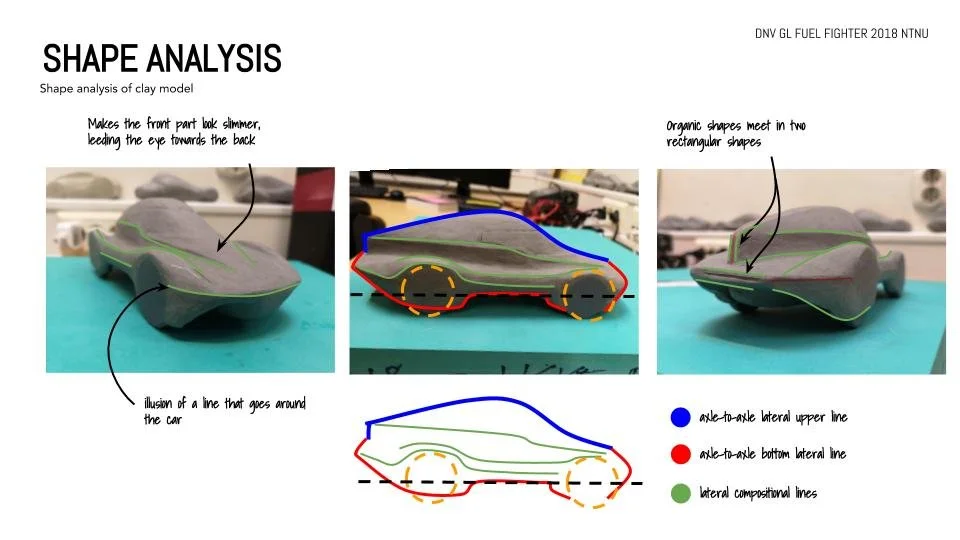

  • Formanalyser

    Analyse av leiremodeller og tegninger for å finne optimale former for både estetikk og funksjonalitet.

  • Tidlig testing

    For å sikre riktig ergenomi og sørge for at bilen oppfylte regler og spesifikasjoner, ble det tidlig satt inn “dummies” i modellene våre i tilegg til å lage papp-prototyper for testing av vinkler i virkeligheten.

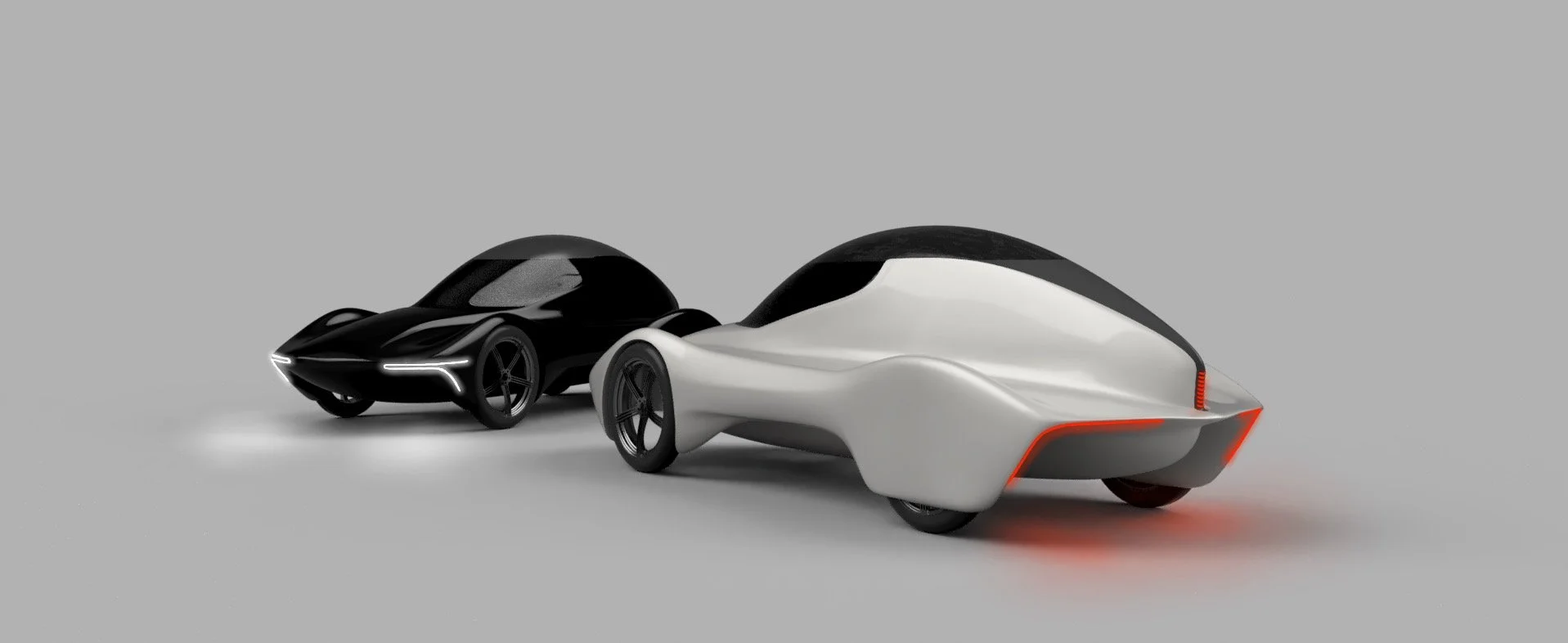

  • 3D-modellering

    En tidlig 3D-modell av bilen, rendret i Keyshot og modellert i Fusion 360 i samarbeid med Eirik Furuholmen.

  • Materiale og produksjon

    Uavhengig av faglig bakgrunn, alle måtte bidra på montering og pussing av carbonfiber. Her vises et prosessbilde av bunn-delen til bilen, støpt i carbonfiber.

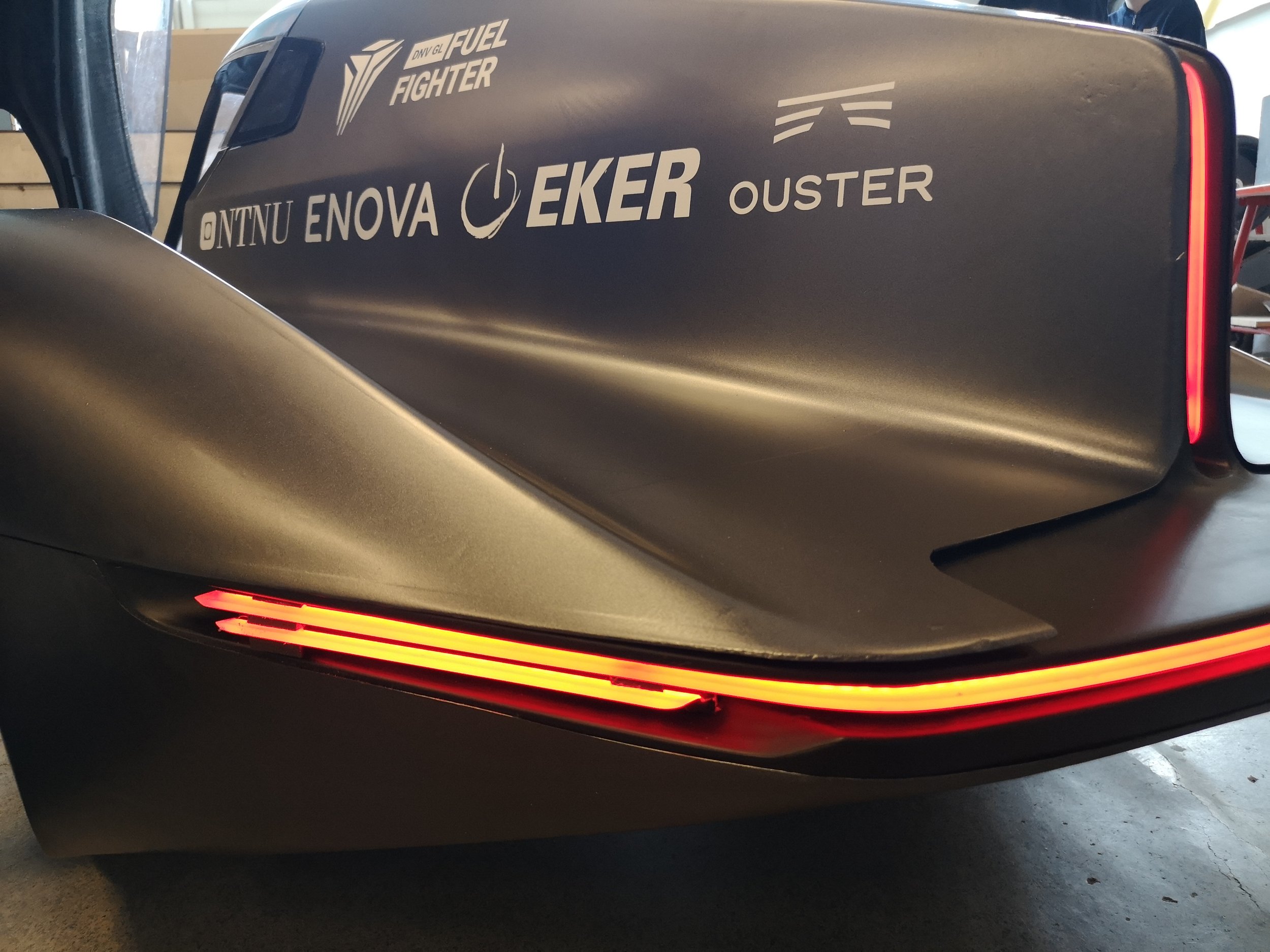

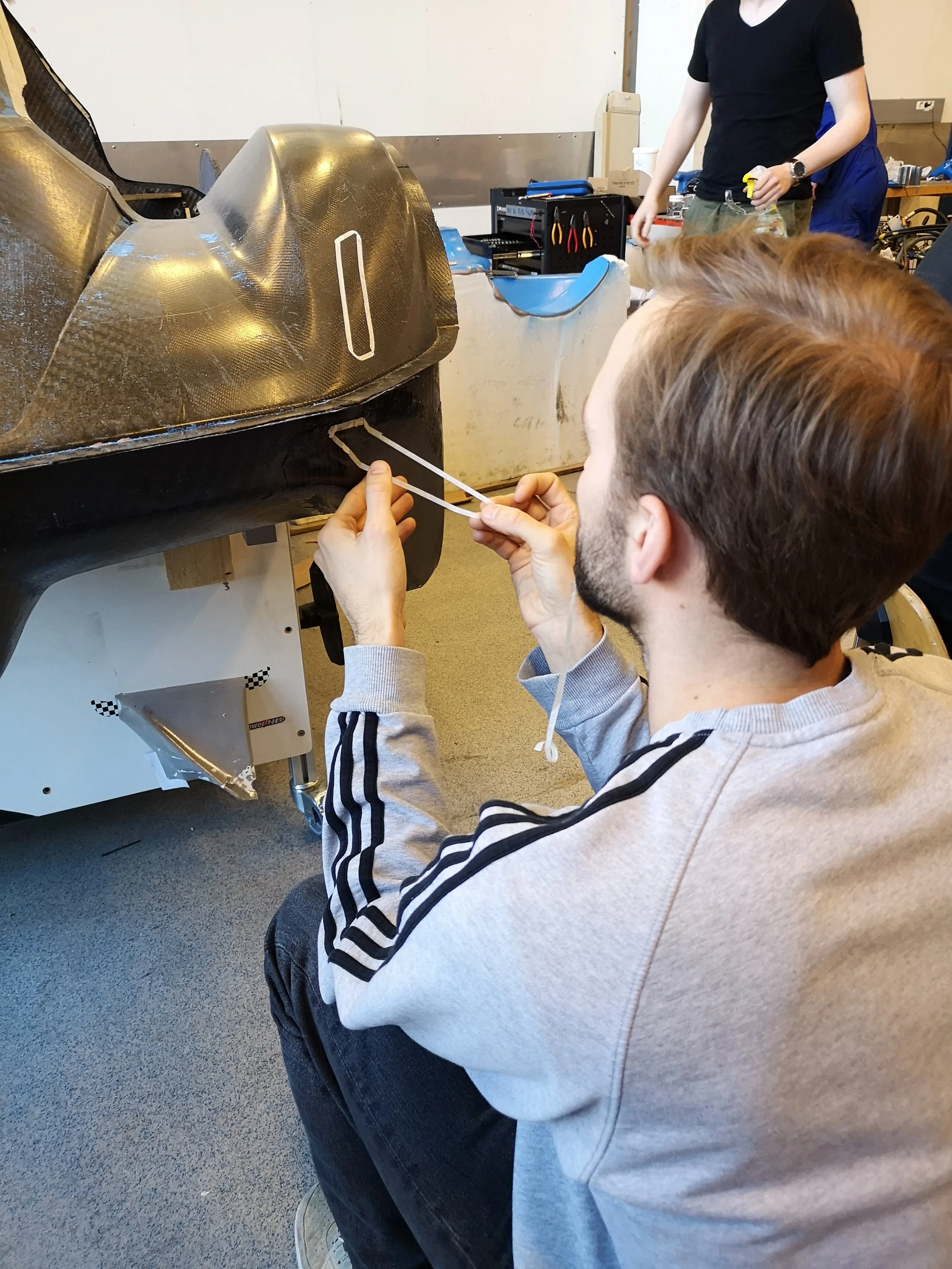

  • Prototyping av lys

    Testing av lysdesign på bilen, med prototyping direkte på karosseriet for å sikre riktig estetikk og funksjonalitet.
